新品首发：强力鼓风机破解散热难题
阅读量：617

空间更小，热量更高，散热难度正在升级

在车载电子、无人机、电源模块、座椅通风等设备中，散热设计正面临三大现实挑战：

设备空间持续压缩

风道结构愈发复杂

局部热源功率密度快速上升

当普通轴流风扇在复杂风道中出现“转得快，但风送不进去”的情况时，高风压鼓风机，正在成为高风阻设备的优选方案。

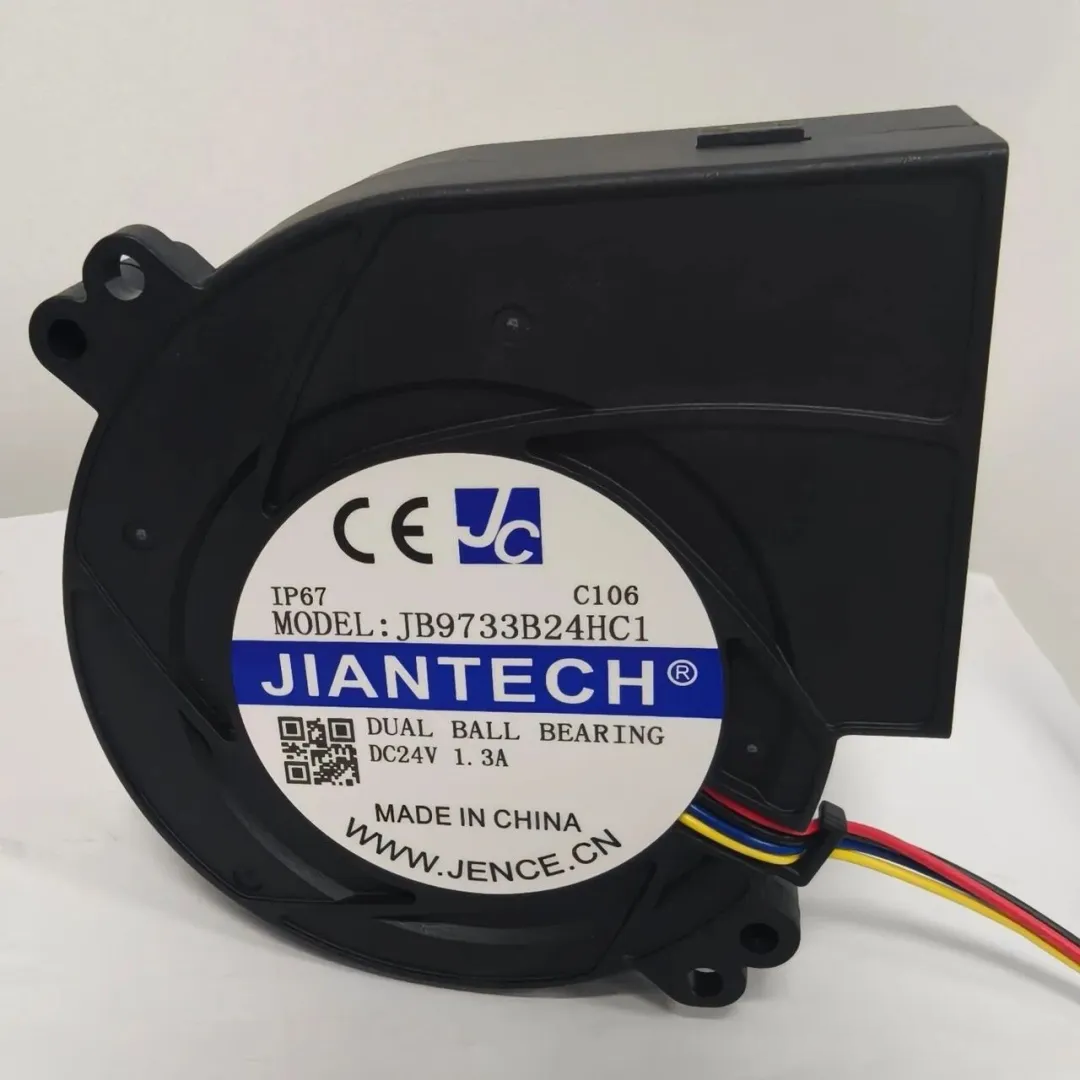

为此，健策正式推出——JB9733-01 系列 97×95×33mm DC 鼓风机散热风扇，一款专为高风阻结构设备打造的工业级送风型散热方案。

一、产品定位

JB9733-01 系列的设计目标非常明确：在有限空间内，持续推动气流穿透复杂风道。

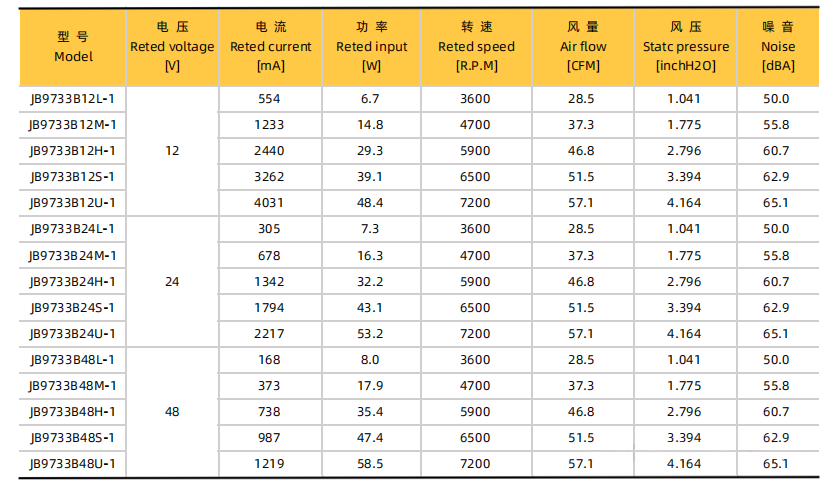

核心规格参数：

尺寸：97 × 95 × 33 mm

材料：PBT 94V-0 阻燃等级

轴承：双滚珠轴承（Double Ball Bearing）

工作温度：-20℃ ～ +70℃

电压平台：12V / 24V / 48V

性能等级：L / M / H / S / U 五档可选

33mm 的厚度设计旨在获得更稳定的气流组织、更强的推送能力和更高的静压输出，这正是鼓风机在高阻风道中相较轴流风扇的关键优势。

二、高风阻环境下风压比风量更关键

在真实设备内部，常见结构包括多弯折风道、高密度散热片、模块高度集成和局部封闭空间。在这类结构中，如果静压不足会导致气流在入口处衰减、风量难以抵达热源区域、热量长期堆积形成可靠性隐患。

JB9733-01 系列最高静压可达 4.164 inchH₂O（约1037 Pa），这意味着即使在明显阻力条件下，仍可保持稳定送风能力，真正把冷空气送进散热核心区域。

三、9733 鼓风机 vs 9238 轴流风机：为何实机温升差异巨大？

1.结构决定能力：谁更擅长“顶着阻力送风”？

9733 鼓风机采用进风 → 叶轮加速 → 侧向强制排风的工作方式，出风方向可直接接入风道或散热通道，适合推动空气穿越密集散热片、弯折风道和导风罩结构，具有高静压、强推力和方向可控的优势。

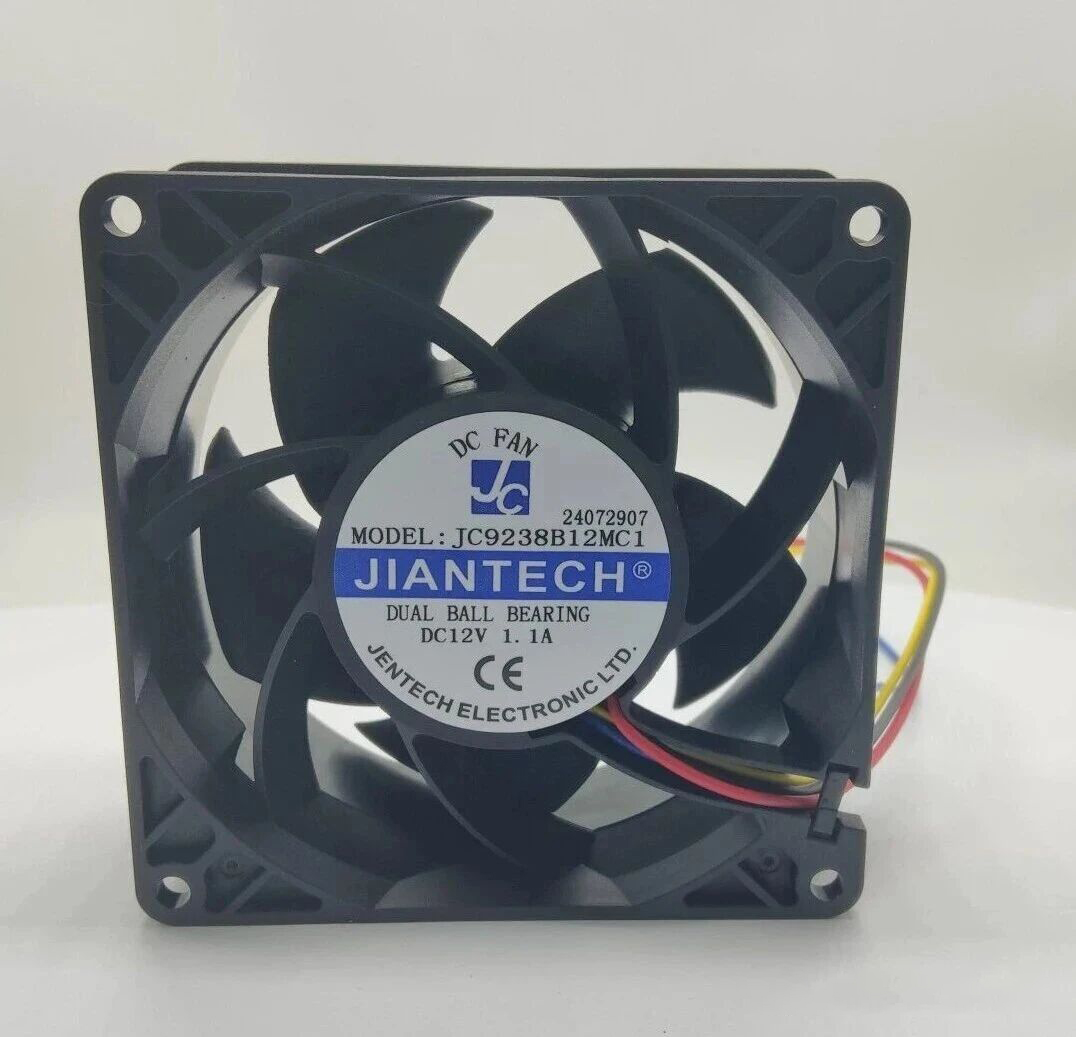

9238 轴流风机采用气流沿轴向直进直出的工作方式，更适合做整体换气与对流，适用于开阔机箱空间和顺直进出风路径，在低阻环境下效率高。

工程结论：风道越复杂、阻力越大，越应优先考虑鼓风机；风路越通畅、换气面积越大，轴流风机更具性价比。

2.性能取向对比：风量不是唯一指标

9733 鼓风机转速分级为3600-7200 RPM，风量范围约28-57 CFM，最高静压达4.164 inchH₂O（约1037 Pa），其核心价值在于在阻力存在的前提下仍能保持有效送风能力。

9238 轴流风机转速分级为5800-12000 RPM，风量范围约82-170 CFM，最高静压约2.663 inchH₂O（约663 Pa），在开放空间中换气效率极高，但在多层散热鳍片、封闭模块腔体、狭窄导风槽等结构中效果会明显下降。

3.工作点对比示例（更贴近真实工况）

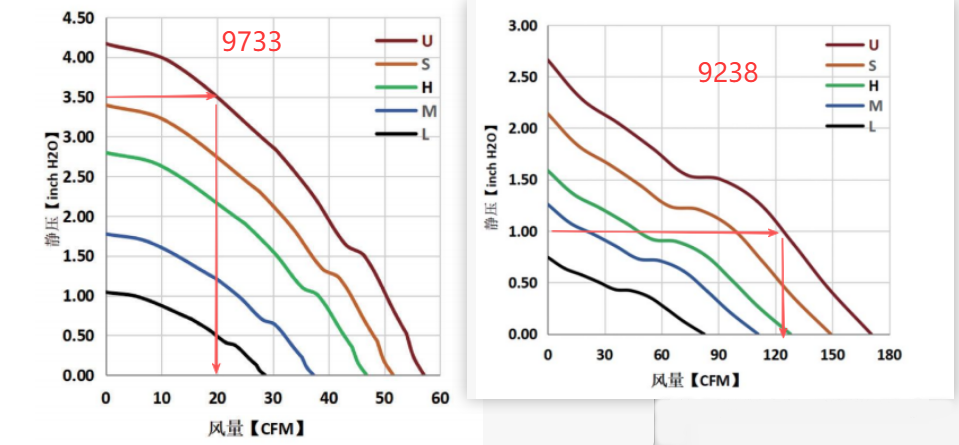

在真实设备中，风机并不会工作在最大风量点，而是落在系统阻抗曲线与风机性能曲线的交点。9733 鼓风机在约870 Pa的系统阻力下仍可保持约20 CFM的有效风量输出，而9238 轴流风机当系统阻力升至约250 Pa时风量仍可达约120 CFM，但随着阻力继续上升会快速衰减。

这说明在高阻结构中，决定散热效果的不是峰值风量，而是高阻区间的送风能力。鼓风机更擅长在阻力存在的条件下维持气流穿透，而轴流风机更依赖低阻通道实现效率优势。

4.系统适配能力：两者在平台化设计上的共性优势

除气流能力外，系统适配灵活度同样影响项目落地效率。9733 鼓风机与9238 轴流风机具备一致的工程级配置能力：

五档性能分级（L/M/H/S/U）：便于按热负载精细匹配，避免长期满速运行，有利于系统功耗控制

多电压平台支持（12V/24V/48V）：可直接匹配不同整机供电体系，降低电源设计复杂度，适合平台化产品系列统一散热方案

真正拉开散热效果差距的关键因素，是在存在结构阻力时，谁能把风真正送到热源位置。

四、从应用反推选型：什么场景该选谁？

场景一：车载电源/OBC/DC-DC模块

结构特点：模块高度集成、风道多次折返、散热片间距极小

选型结论：优先选择9733鼓风机

场景二：通信设备/工业机箱整体换气

结构特点：风道顺直、大面积通风孔、多设备并列布置

选型结论：更适合使用9238轴流风机

场景三：无人机/便携设备局部散热

结构特点：空间受限、热源集中、气流路径短而曲折

选型结论：9733鼓风机明显更具优势

工程判断法则：需要“把风送进去”选鼓风机；只需要“把热空气换出去”选轴流风机。

五、9733 鼓风机更适合哪些行业？

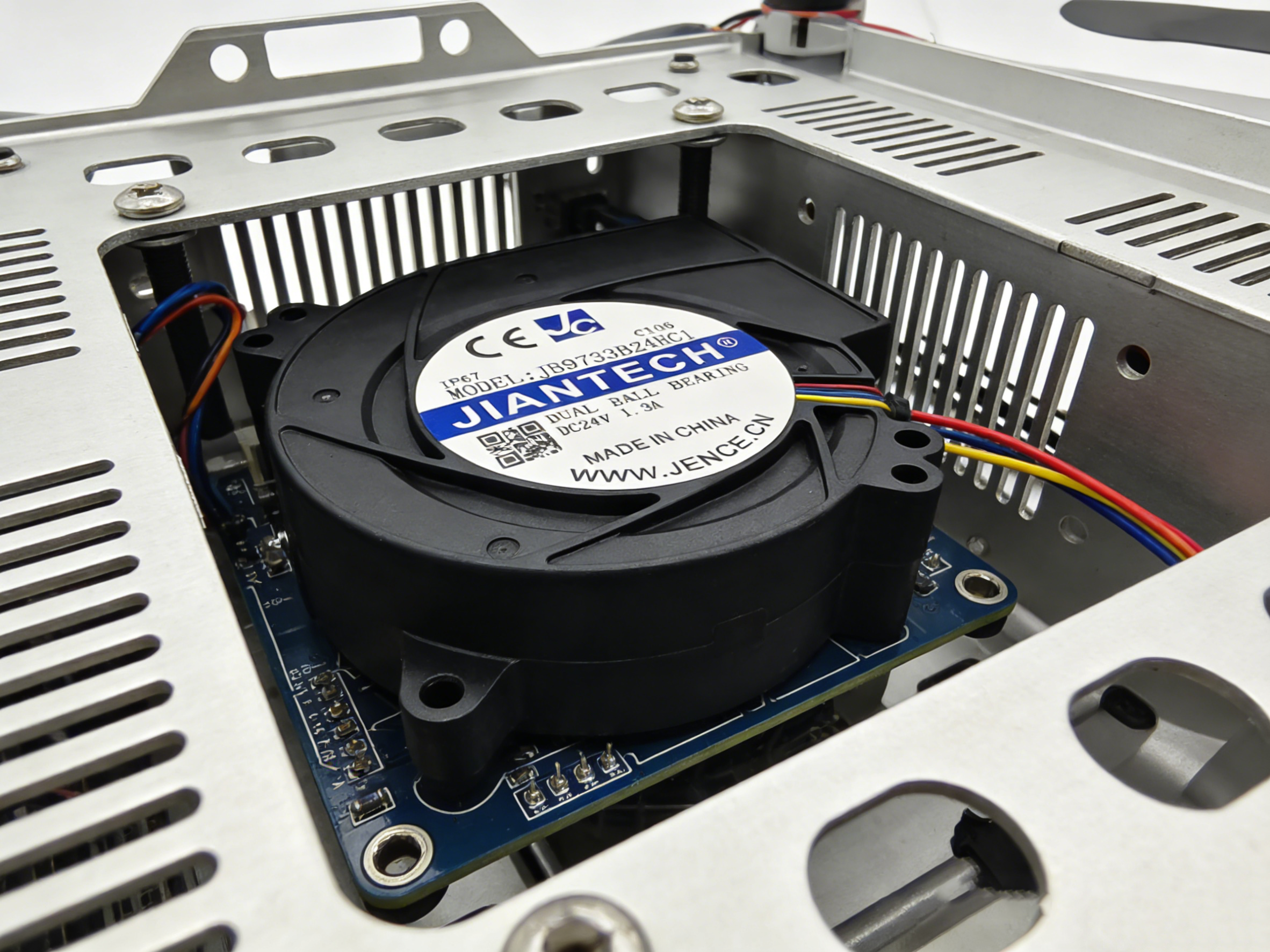

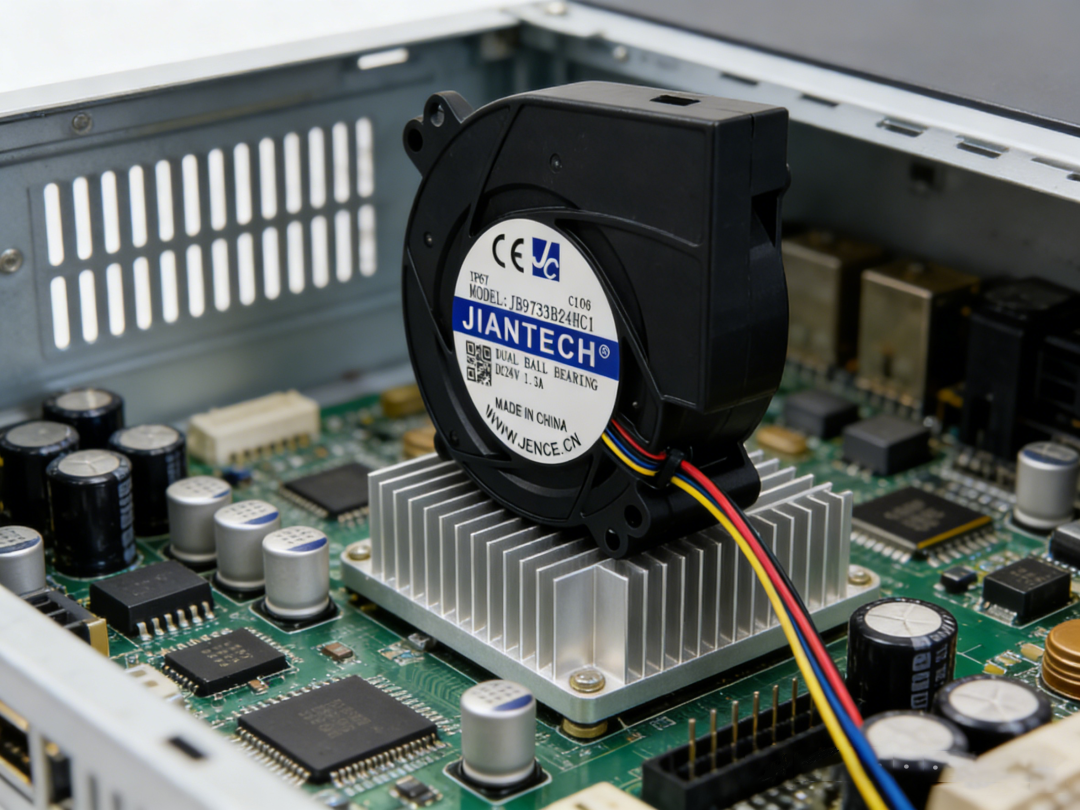

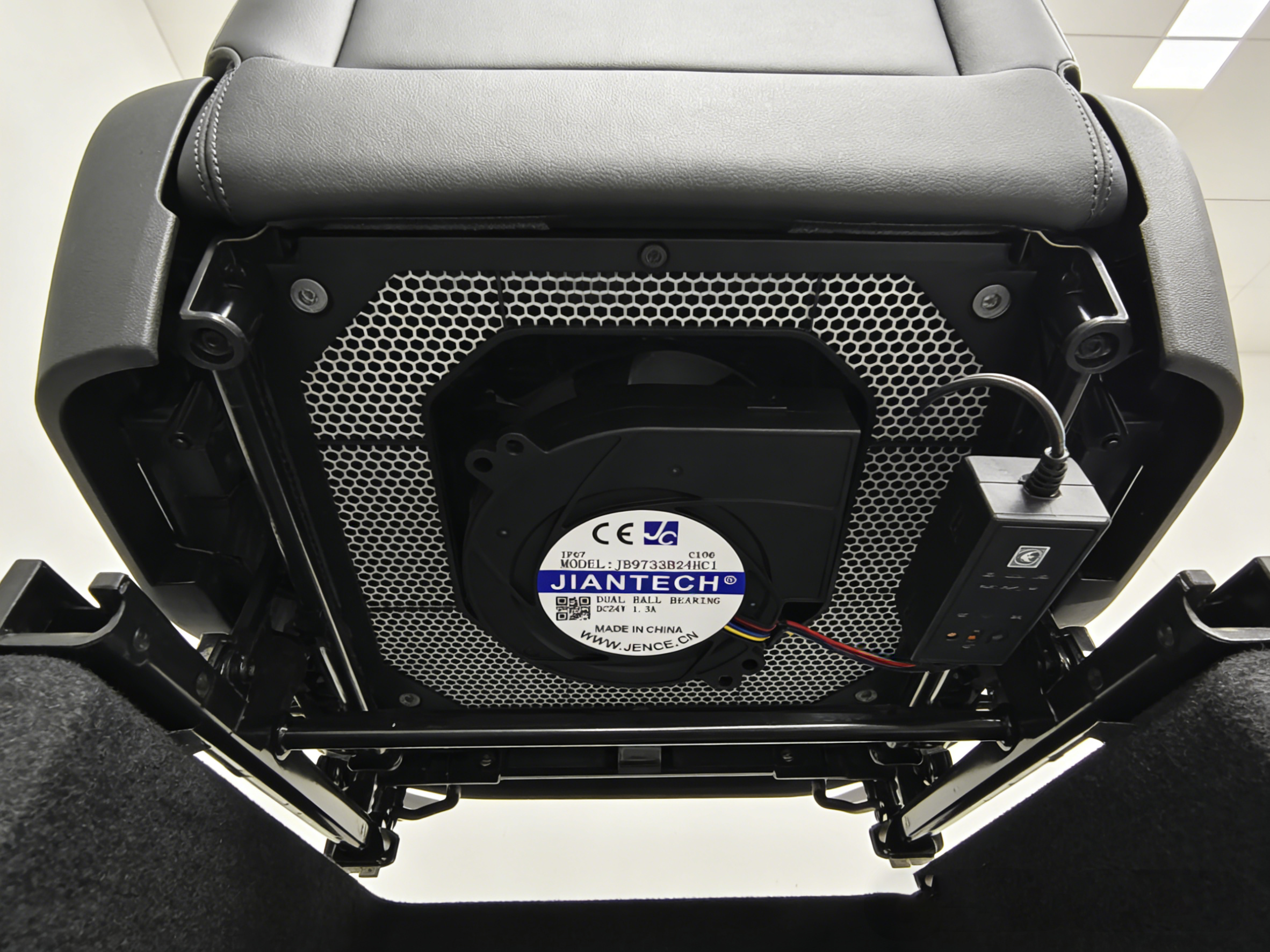

综合结构与性能特性，JB9733系列非常适合以下应用：车载电子控制单元、汽车座椅通风系统、无人机电机与电源仓、储能与充电模块、高功率工业电源、医疗与检测设备内部局部散热。这些应用的共同特征是风道阻力大、空间紧凑、散热要求集中。

六、支持工程定制，更适合项目型客户落地

作为健策自研自产系列产品，JB9733鼓风机支持多种工程定制选项：2/3/4线接口、PWM调速控制、FG转速信号、RD报警输出、端子与线长定制、防水/防盐雾强化设计，更适用于整机厂与系统集成项目在设计阶段参与系统级散热优化。

七、总结｜一款为高风阻散热而生的新品鼓风机

JB9733-01系列并非单纯追求极限参数，而是围绕高风阻结构的真实散热痛点进行设计，实现推得动、推得稳、推得久的效果。在紧凑结构与高功率密度并存的设备中，其综合性能更容易转化为真实散热效果。

如果你的设备正面临空间受限、风道复杂、局部过热的问题，这款新品鼓风机值得重点评估。

八、关于深圳市健策电子有限公司

深圳市健策电子有限公司成立于2010年，位于深圳龙华，是国家高新技术企业、深圳市专精特新企业，构建“国际品牌代理+自主研发智造”双轨体系。公司通过ISO9001体系认证，自主产品取得UL/CE/TUV/ROHS等认证，拥有多项核心技术专利。

公司拥有3000㎡数智化生产车间，配套冷热冲击、噪音、防水防尘等完整实验室，具备自动绕线、动平衡校准、自动组装产线，实现全流程二维码追溯管理。

双品牌战略：国际品牌（山洋San Ace/AVC/凯美Jamicon中国区战略合作）和自主品牌（JENTECH支持高度定制化散热解决方案）。已服务工业、通信、医疗、新能源、军工等多个领域，为600+企业提供散热诊断-协同设计-敏捷交付的一体化服务。

企业使命：解决散热瓶颈，推动科技革新

企业愿景：成为散热风扇行业中国区最佳综合服务提供商

价值观：诚信、感恩、严谨、精进
