示波器高阶玩法
阅读量：118

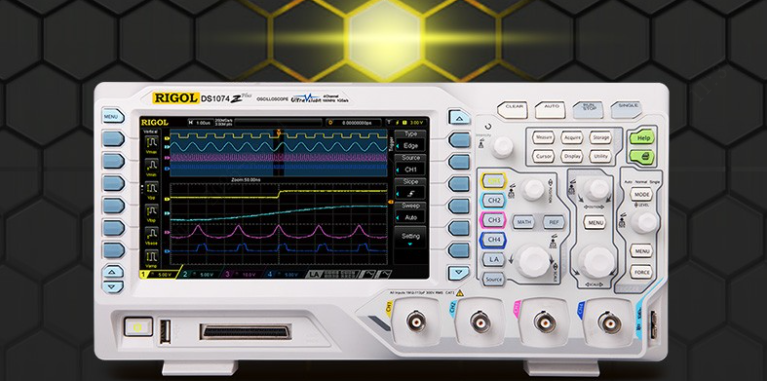

你以为示波器只能看电压？

这些隐藏功能让你秒变调试大神！

触发系统：精准捕获“瞬间异常

1.触发类型全解析

触发模式	适用场景	实战技巧
边沿触发	基础信号抓取	设置触发电平为信号幅值的50%最稳定
脉宽触发	捕捉毛刺/异常窄脉冲	设定“<10ns”脉宽过滤干扰信号
斜率触发	电源上电浪涌分析	配合电流探头测MOS管开关损耗
协议触发	I2C/SPI/UART解码	设置起始位+地址精准定位数据包

2.高级触发组合拳

案例：捕捉CPU启动失败瞬间
① 设置 欠幅触发（电压<3.3V）→ 抓取电源跌落
② 开启 序列触发（A事件后触发B）→ 分析复位信号与时钟关系

③ 分段存储功能记录100次异常 → 统计故障规律

协议解码：秒懂数字信号

1.I2C信号解剖术

接线：CH1接SCL（时钟），CH2接SDA（数据）

设置：选择I2C协议→ 设定地址0x68（MPU6050传感器）

实战：
①发现ACK信号丢失→ 检查上拉电阻阻值
②数据包CRC校验错误→ 排查电磁干扰源

2.串口数据抓包

波特率盲测：开启自动波特率检测 → 快速锁定115200/9600等常见速率

HEX转ASCII：直接显示“Hello World”字符串，调试物联网设备超高效！

FFT频域分析：揪出隐藏干扰

1.开关电源噪声排查

设置 20MHz带宽限制 → 抑制高频噪声

FFT窗函数选 Hamming → 提高频率分辨率

定位 132kHz尖峰 → 检查MOS管栅极驱动电阻

2.射频电路自激检测

探头改用 10:1衰减档 → 避免放大器饱和

中心频率设 433MHz（无线模块频段）→ 发现寄生振荡波形

对策：增加屏蔽罩或磁珠滤波

硬件配置进阶指南

1.探头选型黑科技

探头类型	带宽	适用场景
无源探头（标配）	200MHz	常规数字信号
有源差分探头	1GHz	开关电源/高速差分信号
电流探头	DC-50MHz	电源完整性分析
光电探头	10GHz	激光雷达/光纤通信

2.存储深度与采样率平衡术

公式：所需存储深度 = 采样率 × 捕获时间

案例：
①抓1ms的SPI信号（10MHz速率）：选1GS/s采样率 + 1M点存储
②分析10s长波形（低速传感器）：降采样至10MS/s + 100M点存储

避坑指南

①别用1:1探头测高频信号！分布电容导致波形畸变
②接地线过长引入噪声→ 改用弹簧接地针
③FFT频谱出现鬼影？检查是否开启带宽限制
