在电子工程、设备维修及电路调试等领域，万用表、钳形表和示波器这三种仪器均属于不可或缺的基本工具。

本文将从工作原理至实际操作层面，对这三种常用工具的核心知识进行系统性阐述。

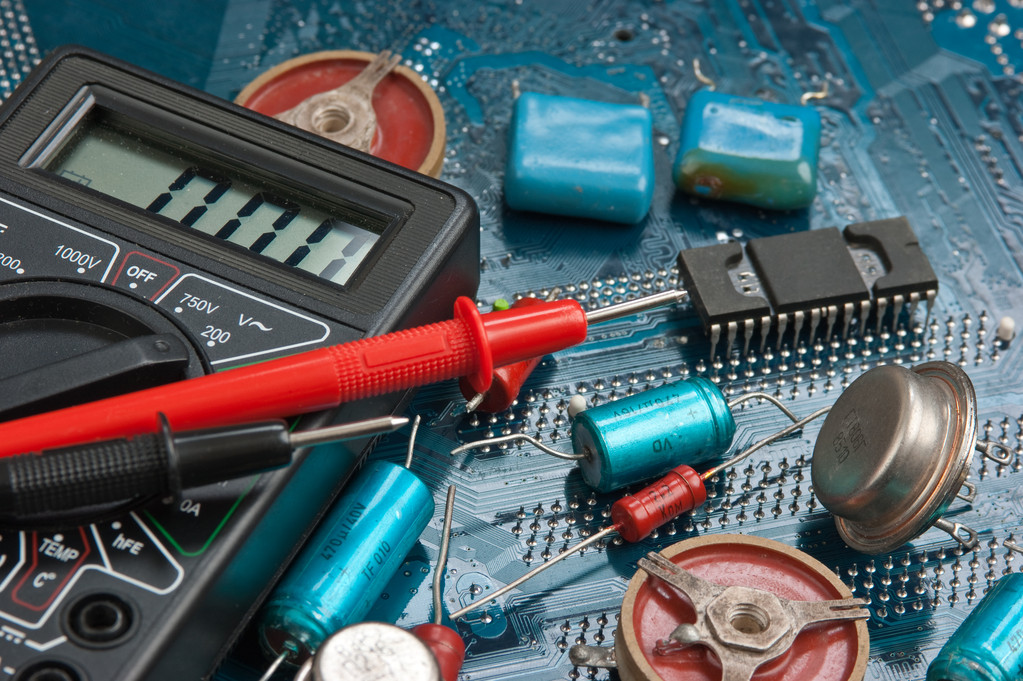

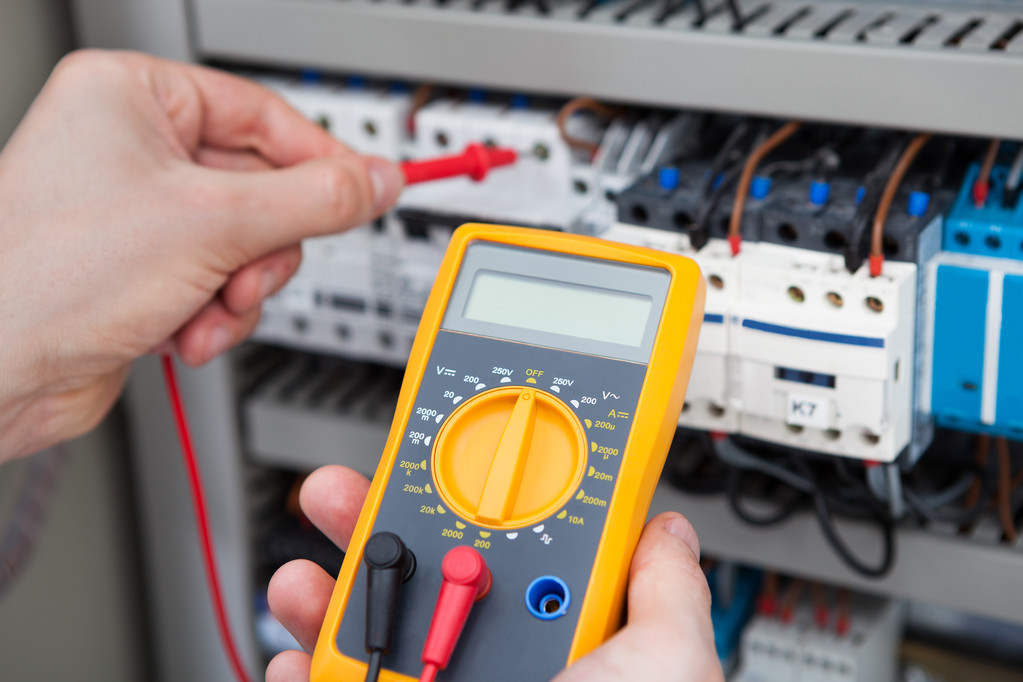

万用表-电路检修首要工具

万用表（Multimeter）亦称复用表，可测量直流/交流电压、直流/交流电流及电阻；中高档机型具备电容、频率、二极管正向压降、通断蜂鸣等附加测量功能。

1.应先选择挡位再进行测量。

2.待测量值未知时，应先选取最大量程，再逐步调小，使读数处于满量程的1/2至2/3区间。

3.电阻测量必须在断电状态下进行；指针式万用表换挡后需短接两表笔进行欧姆调零，数字式万用表则无需此操作。

4.电压测量应并联接入，电流测量应串联接入。红表笔插入"V/Ω"孔，黑表笔插入"COM"孔。

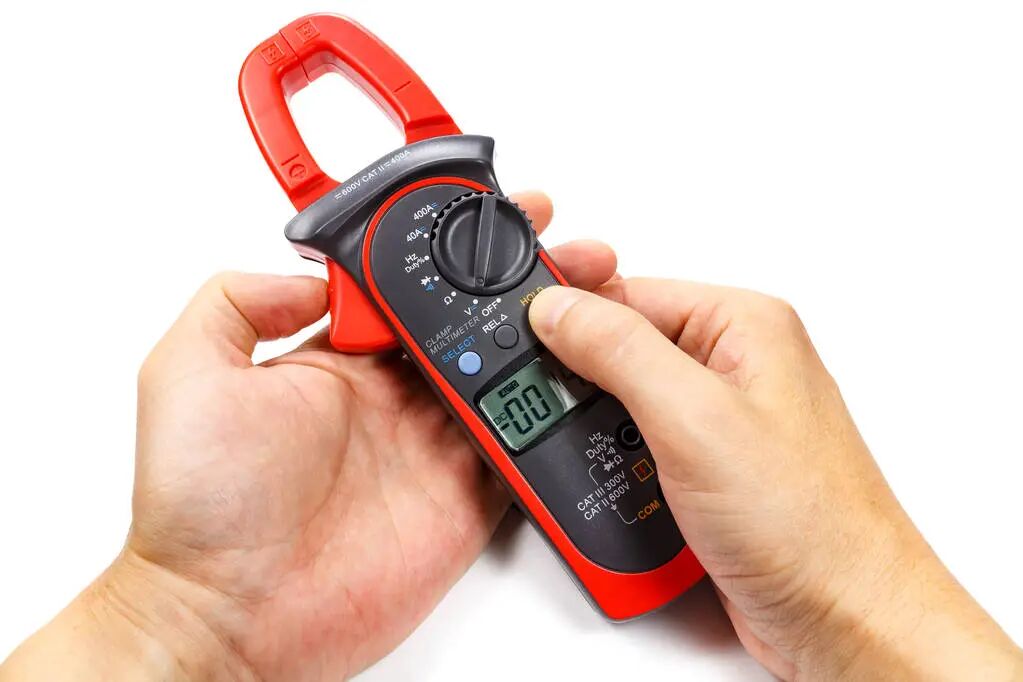

钳形表-非侵入式电流测量仪器

钳形表（Clamp Meter）的核心优势在于：无需断开被测回路，仅需钳住导线即可读取电流值，同时兼具万用表的电压、电阻、通断等基本测量功能，广泛应用于电力巡检及配电柜故障排查等场景。

1.被测导线应置于钳口正中央，以确保铁芯完全闭合；若出现异常噪声，应重新开合一次钳口。

2.测量小电流（如小于5 A）时，可将导线在钳口内绕N圈穿过，实际电流值等于显示值除以N。

3.交流电流应选择"ACA"挡，直流电流应选择"DCA"挡，测量前须确认挡位设置。

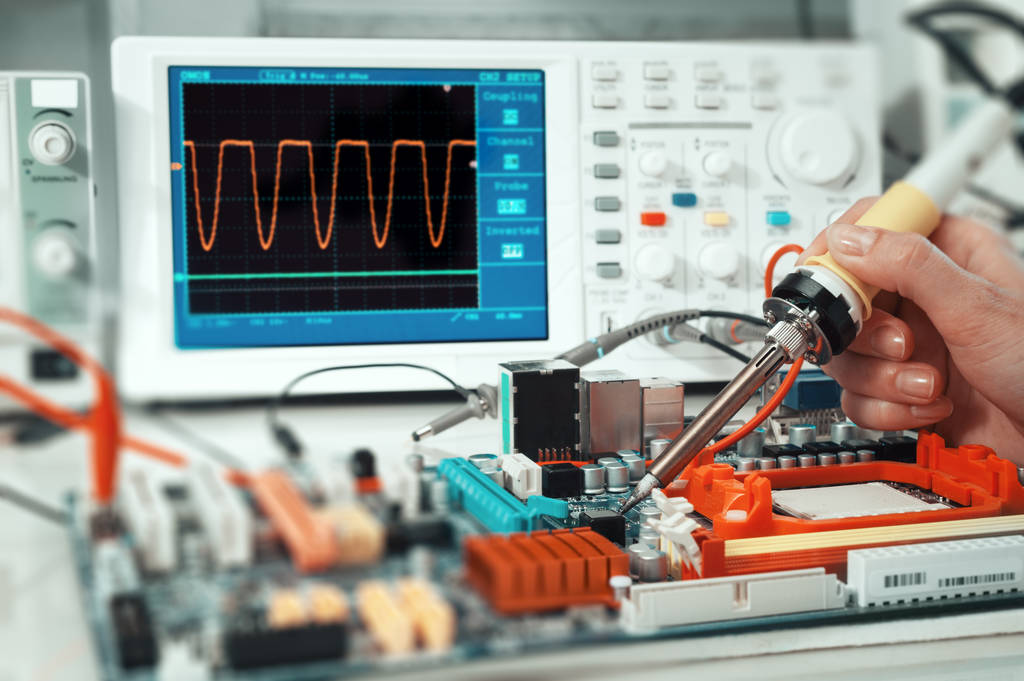

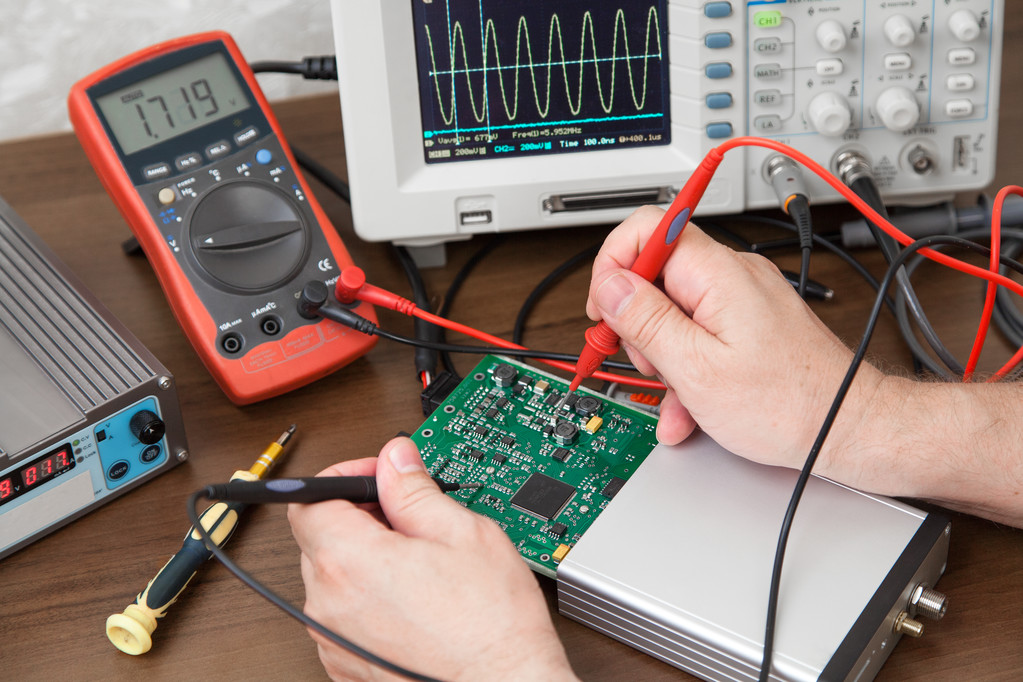

示波器（Oscilloscope）可将电信号以电压-时间波形实时显示，能够直观观测频率、周期、幅值、占空比、相位、噪声、毛刺、过冲及失真等参数，是电路调试与信号分析中不可替代的工具。

1.探头信号端接入被测点，地线夹须接至电路公共地（GND）。

2.先接入探头，将触发源设为对应通道，调节时基（Time/Div）与垂直档位（V/Div），使波形稳定显示约2至3个周期。

3.每次测量前，须先将探头接入校准信号（通常为1 kHz方波），调节探头补偿电容使方波上下沿对称且无过冲，此步骤称为"探头补偿"；若未执行此操作，则所有测量结果均不可信。

三者的功能分工可概括为：万用表测"值"，钳形表测"流"，示波器观"形"。

建议优先购置一台性能可靠的数字万用表，其次配置一台交直流钳形表，最后根据实际需求配置示波器。三种仪器齐备，方能在故障排查与电路调试中充分保障操作的可靠性。
