给设备选轴承就像给团队招人，得知道他们各自擅长什么。轴承的主要“工种”就那几类，搞懂了特点，选型就成功了一大半。

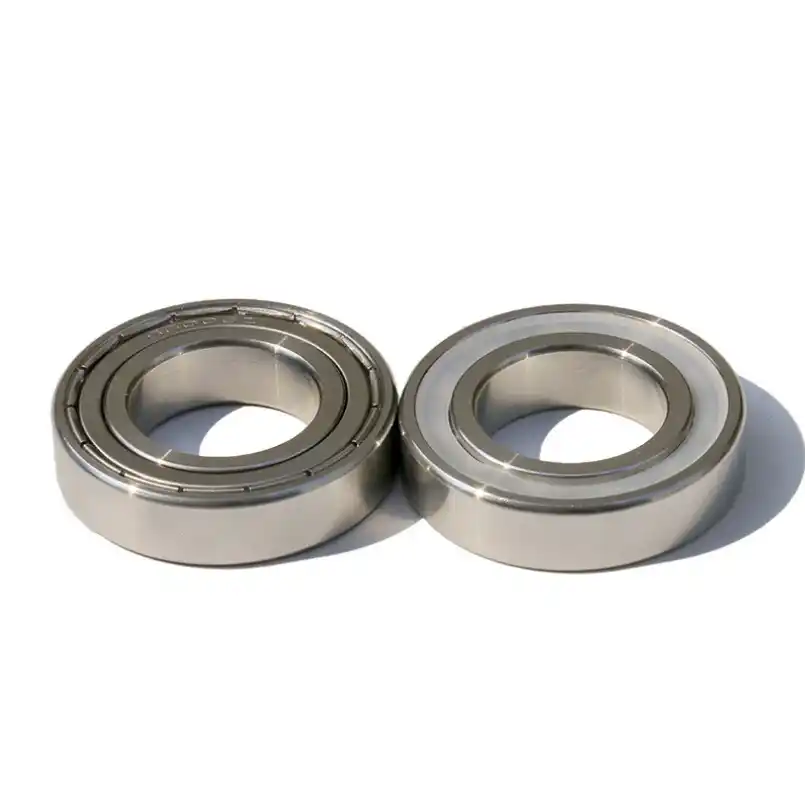

深沟球轴承：全能型“万金油”

这是最常见的一类，型号通常以“6”开头。它结构简单，主要擅长承受来自径向的力（比如转轴本身的重量），也能捎带承受一些轴向的力（沿着轴方向的推力）。

适合场景：电机、家用电器、齿轮箱等转速较高、负荷较轻且主要是径向受力的场合。当你的需求不复杂，追求经济实用时，首先考虑它。

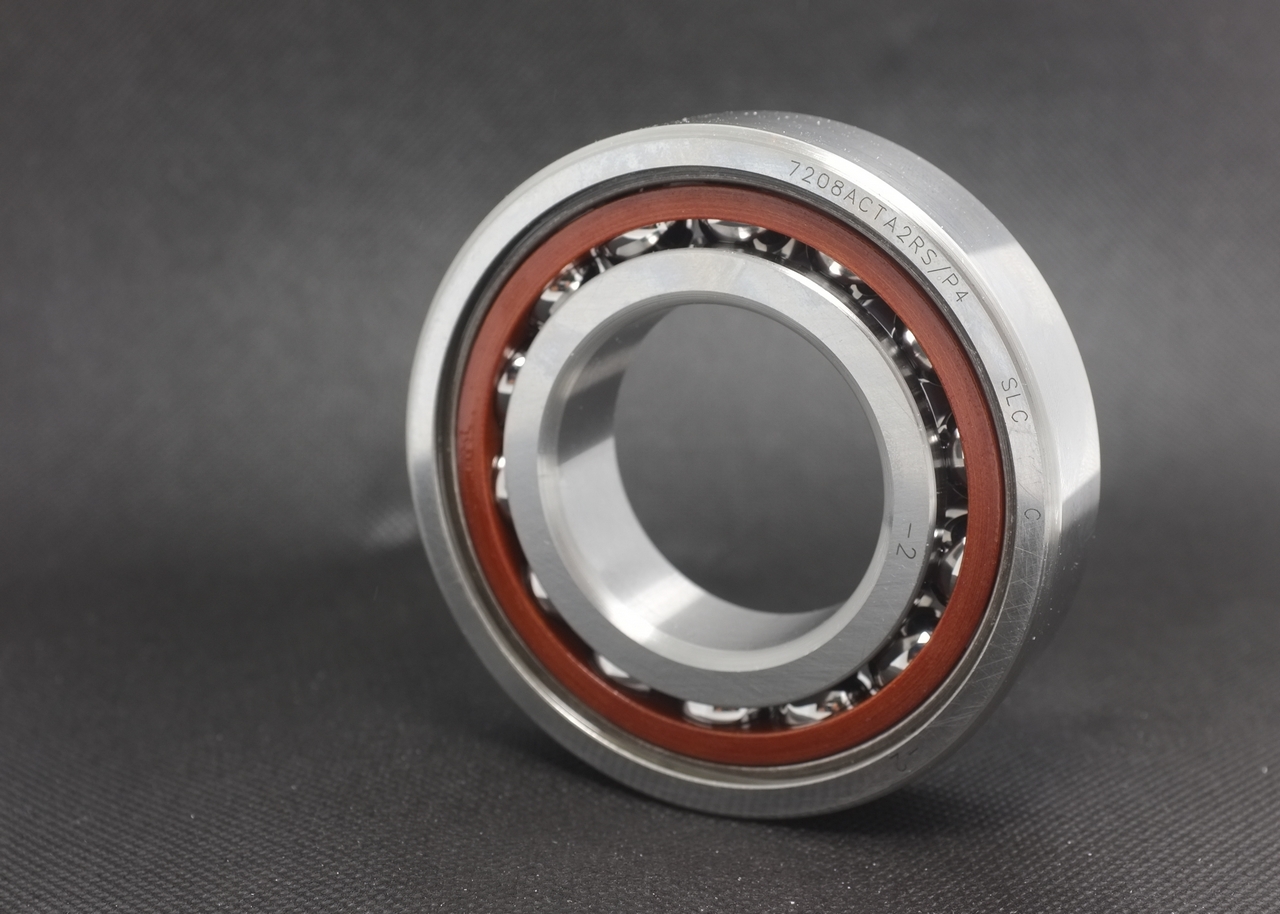

角接触球轴承：精准的“轴向力专家”

型号常以“7”开头。它被设计成能同时承受径向力和较大的单向轴向力。通过“背对背”或“面对面”成对安装，可以承受双向轴向力并提高刚性。

适合场景：车床主轴、高速电机、精密仪器等需要精确轴向定位和较高旋转精度的设备。当你的设备有显著的轴向负荷且转速较高时，选它。

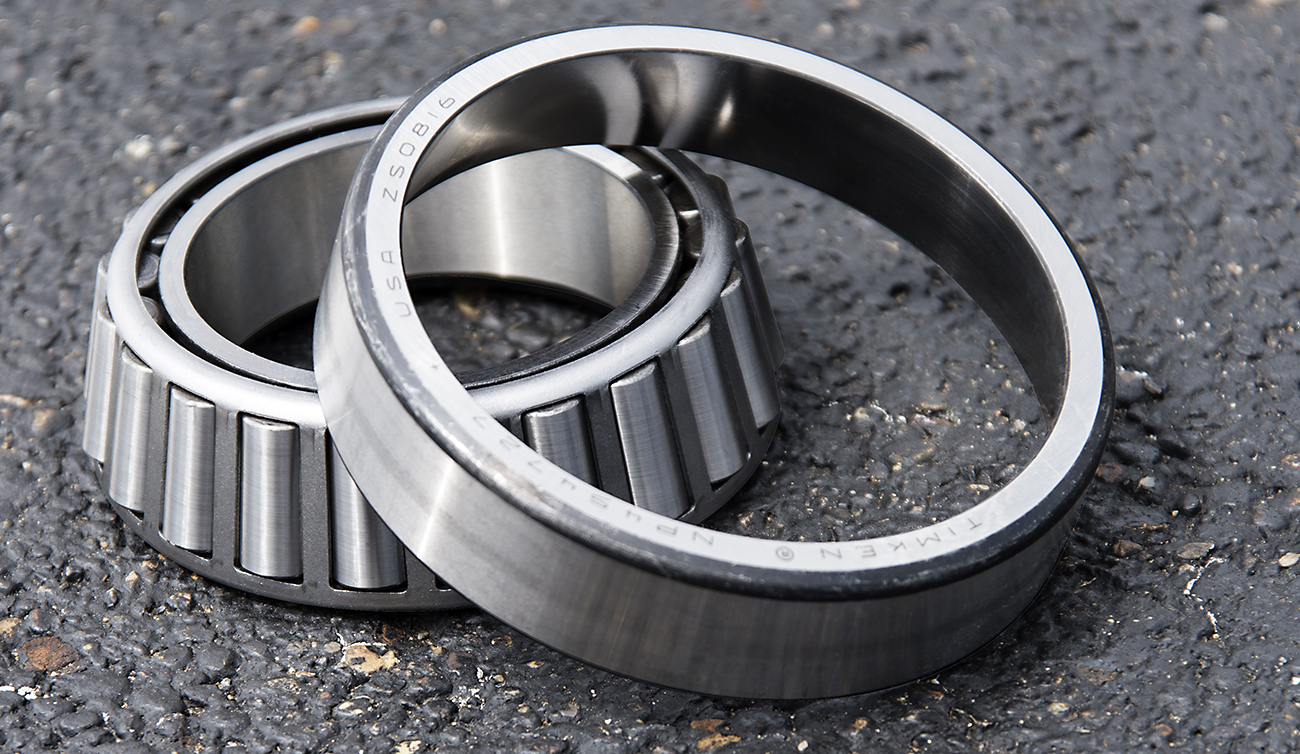

圆锥滚子轴承：重载的“大力士”

型号通常以“3”开头。它的滚子是锥形的，这意味着它能同时承受很大的径向力和单向轴向力，承载能力比球轴承强得多。

适合场景：汽车车轮、重型机床、建筑机械、矿山设备等承受重载和冲击负荷的场合。需要承受巨大负荷且有一定轴向力时，它是可靠选择。

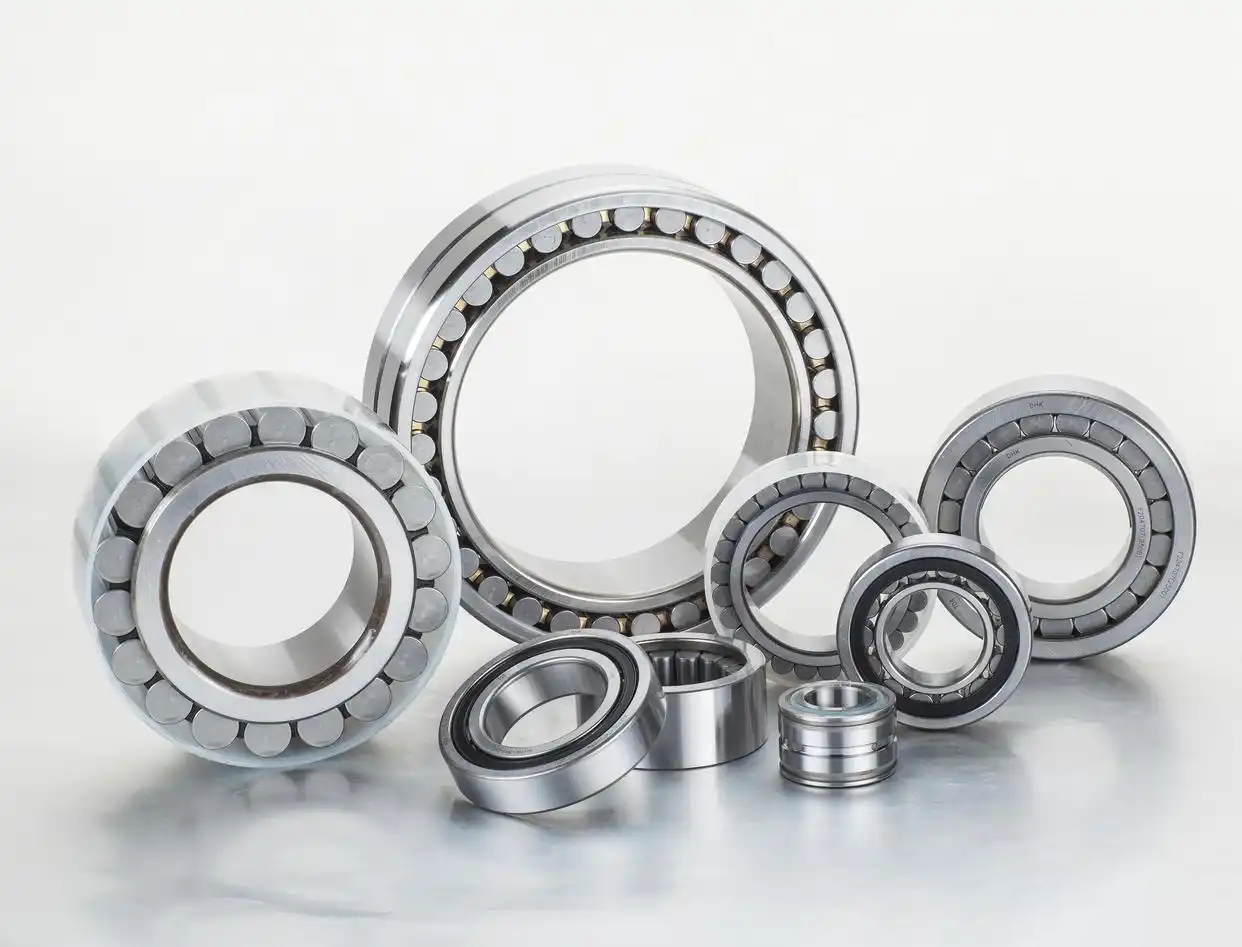

圆柱滚子轴承：纯粹的“径向承载者”

型号常以“N”开头。它的滚子与滚道是线接触，因此径向承载能力极强。但通常设计上不能承受轴向力（除非带挡边）。

适合场景：大型电机、轧钢机、风力发电机主轴等以巨大径向负荷为主的设备。当你需要承受很重的纯径向力时，它是专业选手。

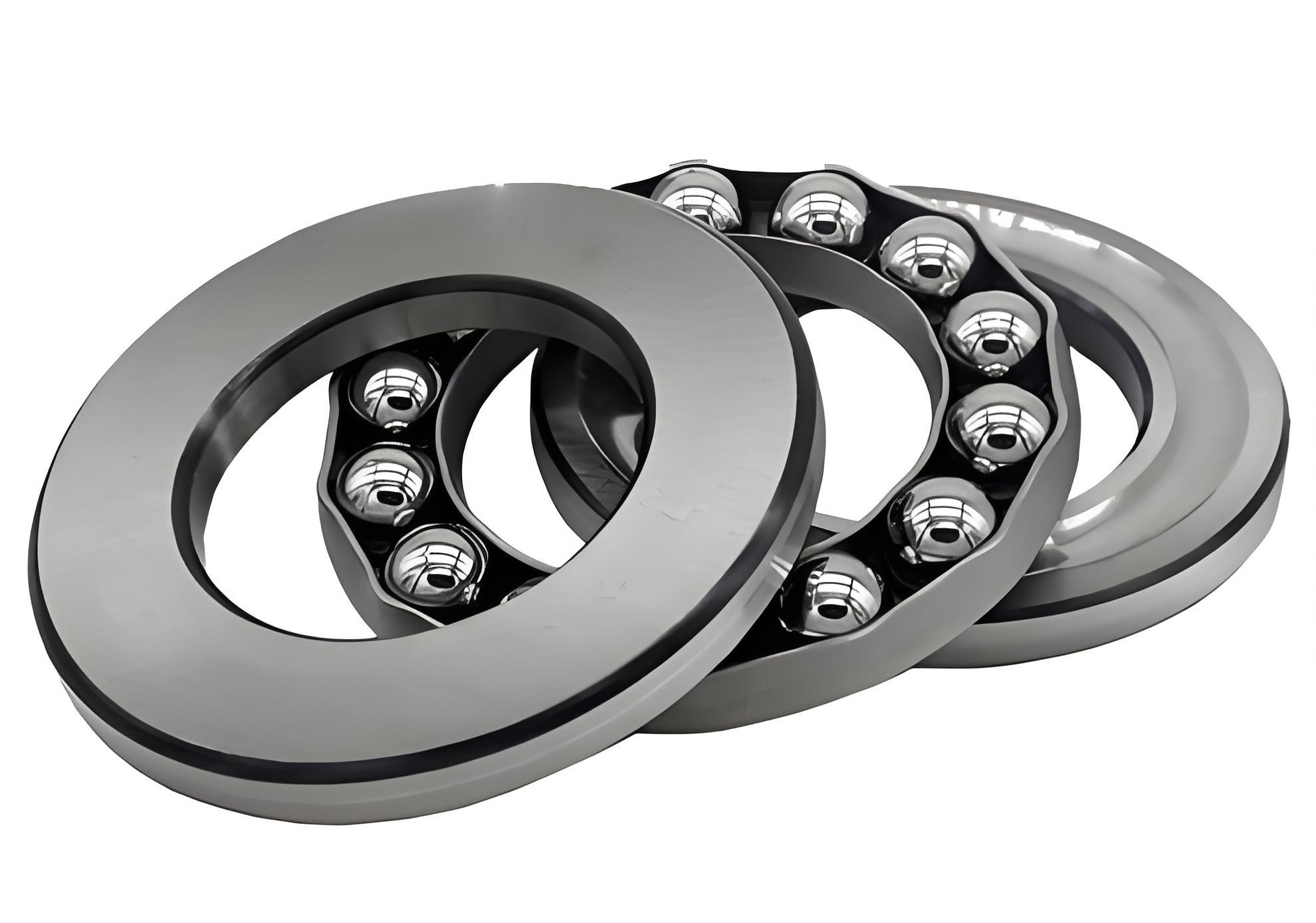

推力轴承：专职的“轴向顶梁柱”

这类轴承专为承受轴向力而生，几乎不承担径向负荷。它又分为推力球轴承（51000型）和推力滚子轴承（如推力圆柱滚子轴承）。

适合场景：起重机转盘、立式水泵、机床螺杆、汽车离合器分离机构等需要承受巨大纯轴向推力的地方。

不确定怎么选？可以顺着这个思路问自己几个问题：

1.负荷方向是什么？

①主要是径向力，选深沟球轴承或圆柱滚子轴承（后者更重载）。

②有显著的轴向力，进入下一步判断。

2.轴向力有多大，转速高吗？

①轴向力一般，转速高，选角接触球轴承。

②轴向力很大，转速不太高，选圆锥滚子轴承。

③几乎全是轴向力，选推力轴承。

3.是否有特殊要求？

①需要自动调心补偿安装误差？考虑调心球轴承或调心滚子轴承。

②空间极度受限？看看滚针轴承。
