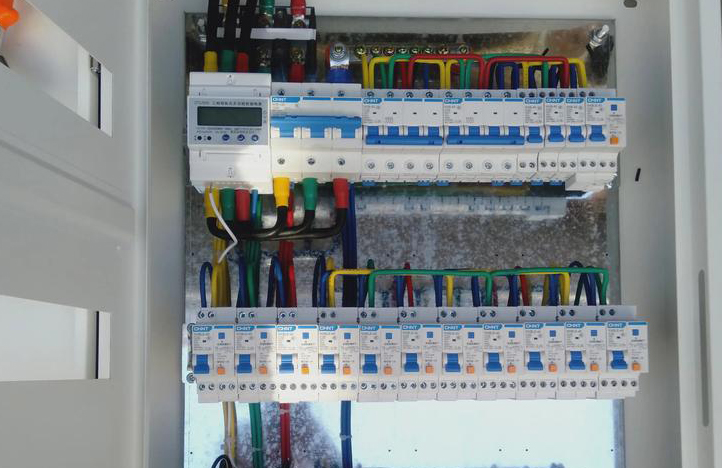

在工业电控柜里，接触器、继电器、断路器这哥仨长得有点像，新手容易搞混。其实它们分工明确，用错了要么不动作，要么出危险。今天咱们就把它仨掰扯清楚。

一、核心定位

继电器：它用一组小电流的电信号，去控制另一组电路的通断，主要目的是“传递逻辑指令”。比如PLC输出点电流很小，用它控制指示灯亮灭，或者告诉接触器“该你工作了”。它本身干不了重活。

接触器：它用继电器送来的小电流信号，直接去接通或切断给电机这类大功率设备供电的主电路。它是真正控制“动力”的开关，能频繁动作，带灭弧装置。

断路器：它常年在线，核心任务是“保护”。当线路发生严重过载或短路时，它会自动跳闸切断电源，防止电线烧毁或设备损坏。它一般不用于频繁的日常通断操作。

二、一张表看透核心差异

三、选型指南

第一步：先想清楚你要它干什么？

你需要的是传递控制信号、驱动大功率负载，还是保护线路？这个问题决定了选谁。

第二步：为它们各自把好参数关

选继电器，看“触点容量”和“线圈电压”

触点：是常开（NO）还是常闭（NC）？要几组？它能安全切换的电流电压是多少（注意是阻性负载还是感性负载）？

线圈：你的控制电压是直流24V还是交流220V？必须匹配。

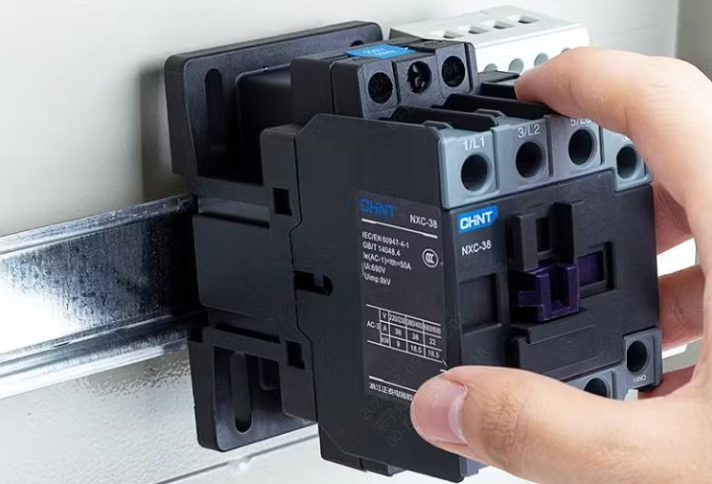

选接触器，盯住“主触点电流”和“线圈电压”

主触点额定电流：必须大于所控电机的额定电流，通常要留1.2-1.5倍余量。电机频繁启动或环境热，余量还要加大。

线圈电压：和你的控制回路电压一致。

辅助触点：需要额外的信号反馈（如运行指示）时，注意标配的辅助触点数量是否够用。

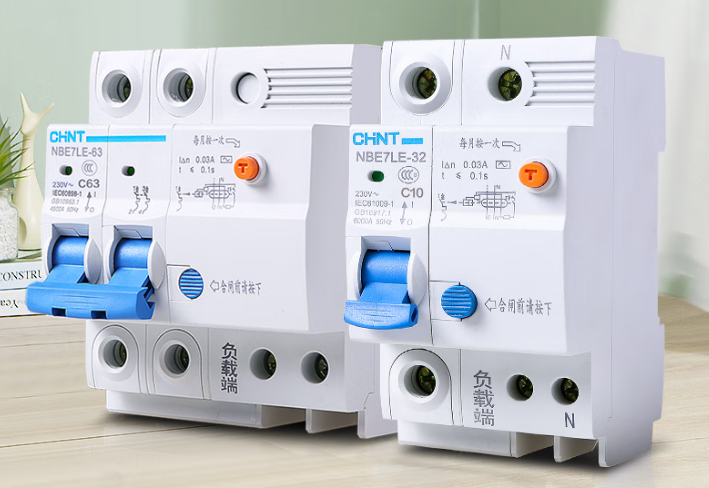

选断路器，算准“额定电流”和“脱扣特性”

额定电流：略大于该线路的长期工作电流。

脱扣特性：这是关键！

C型：最常用，用于照明、普通插座线路。

D型：用于有较大启动冲击电流的设备，如电机、变压器。电机启动瞬间电流可达额定5-7倍，C型会误跳，D型能躲过这个冲击，只对真实过载和短路起作用。
